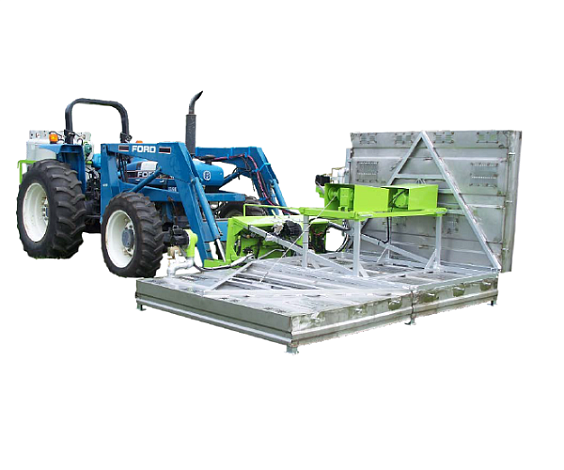

Навесная установка инфракрасного нагрева ИКН Ray-Tech Tech 78

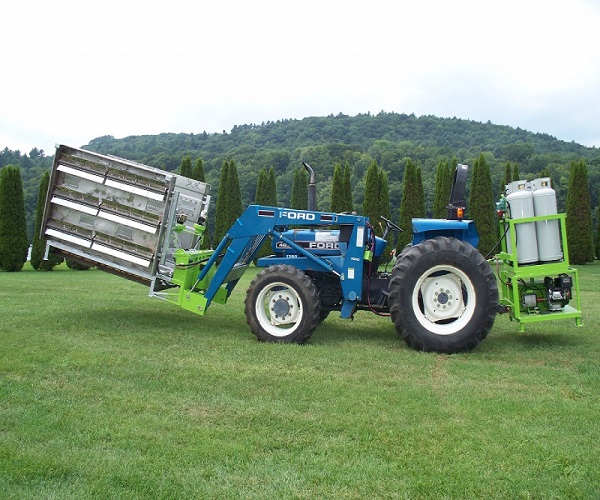

Оборудование Ray-Tech Tech 78 является уникальной в том, что оно не устанавливается как на грузовик или прицеп. Вместо этого, оно было разработано с универсальным приспособлением для установки на  любой погрузчик с бортовым поворотом или трактор.

Высокая маневренность обеспечивает огромную площадь обогрева асфальтобетона. Tech 78, состоящий из трех 4'4 " х 6" камер, которые могут работать по отдельности или в целом, чтобы обеспечить до 13 "х 6" из зоны нагрева. Стороны камеры складываются для удобства транспортировки. Оборудование Ray-Tech Tech 78  простое в  эксплуатации и дает возможность сделать постоянными, ремонтные работы высокого качества. Эффективность работы машин не должна оцениваться по количеству потребляемого топлива, а только по эффективности его расходования. Итак, не пренебрегайте впечатляющей экономией, которую дает применение нашего оборудования для содержания дорог.

Оборудование спроектировано как инфракрасная тепловая система, способная обеспечить нагрев дорожного покрытия площадью 3,96х1,83м без пережога и разрушения асфальта. Устанавливается на любой фронтальный мини- погрузчик (типа Bobcat 751F или аналогичный), способность прогревать большие площади и мобильность погрузчика обеспечивает высокую производительность установки.

Принцип работы

• Инфракрасное излучение создается с помощью предварительно приготовленной газо-воздушной смеси, подаваемой под давлением в энергетический конвертор.

• Инфракрасное излучение не выжигает и не изменяет вяжущих свойств асфальта

• Установка состоит из трех систем, работающих независимо, в любом положении, от вертикального до горизонтального.
• Каждая система состоит из трёх рядов высокоэффективных легкосплавных конверторов с долгим сроком службы

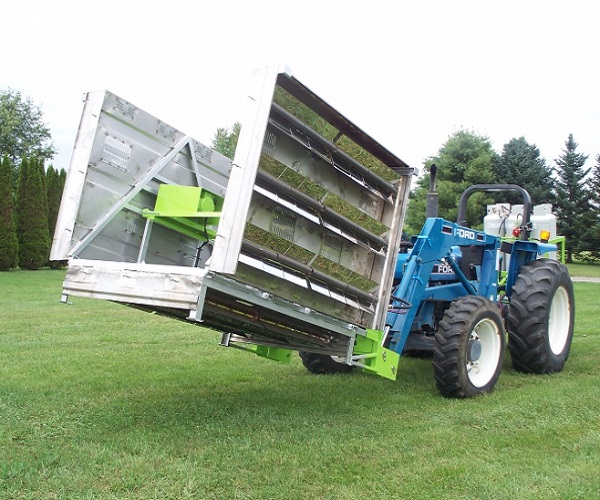

• Все три камеры размером 132х182см выполнены из 1.5мм нержавеющей стали, вентилируемые и усиленные. Боковые камеры прикреплены к центральной и могут быть подняты в вертикальное положение для транспортировки.
• Две боковые отражательные камеры могут подниматься и опускаться с помощью червячных редукторов и мощными герметически закрытыми необслуживаемыми моторами с напряжением 24 В. Эти специально разработанные лебедки имеют 10-ти летнюю гарантию от Ray-Tech.
• Регулировка высоты и угла наклона камер контролируется гидравликой из кабины погрузчика.

Топливо
Чистый пропан (подача за счет испарения) в шести 27-ми кг баллонах, по два баллона на систему. Баллоны поставляются отдельно.

Топливная система

Газ пропан подается в каждую систему  за счет испарения из двух  27кг баллонов по шлангу высокого давления с фитингами многократного использования через фильтр.  Двухступенчатый редуктор обеспечивает давление в 280 мм водяного столба. Газ проходит через электромагнитный клапан на 24В и его подача регулируется дроссельным клапаном. По шлангам высокого давления газ подается на нагнетатель с бесконтактным приводом большого ресурса. Система потребляет 24400 ккал на 1м2 максимум.

Силовая установка

Три независимых системы получают энергию от генератора 24В, 100а, работающего от двигателя внутреннего сгорания на пропане 8,5л.с., имеющего электрический стартер,  подзаряжающего постоянно мощную 24В силовую систему, состоящую из четырех 6В аккумуляторов с током разряда 220А, соединенных последовательно.

  Управление

• Каждая  система имеет электромагнитный клапан, управляемый датчиком давления.
• Три выключателя в водостойком исполнении для управления двигателем воздуходувки каждой системы.
• Подпружиненные, моментально срабатывающие выключатели, работающие по принципу вкл-выкл-вкл, установленные внутри погрузчика, для управления центральной и боковыми камерами.

Навеска камер установки

• Конструкция установки  выполнена так, чтобы быстро устанавливаться на любой вилочный погрузчик с помощью переходной пластины, легко монтируемой на погрузчике.

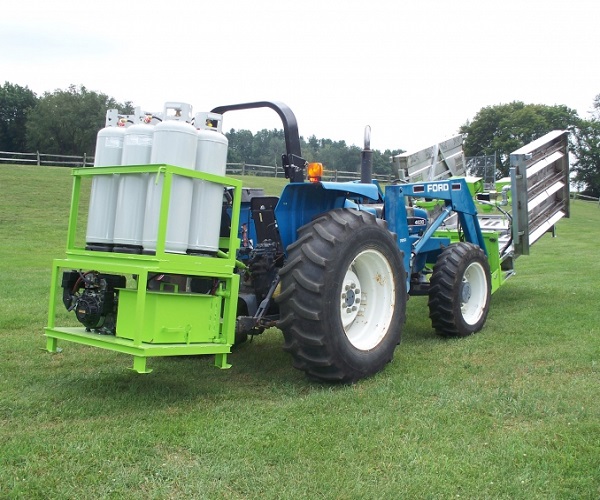

• Платформа для газовых баллонов и силовой установки
• Шесть 27-ми кг баллонов с пропаном и четыре 6В аккумулятора находятся на платформе, установленной позади погрузчика.
• Платформа быстро устанавливается или снимается с погрузчика, не снимая
• Пропановых баллонов и аккумуляторов.
